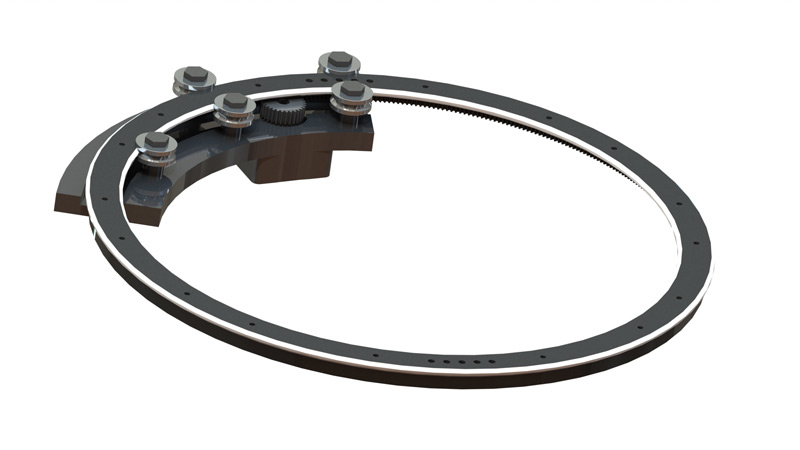

V型一体式齿条导轨，将齿条和导轨集成一体，轻便，节省空间，配合齿轮滑座运行，运行稳定、底噪，定位精度高，组装简单方便，适合更多应用场景。部分自动化设备厂家需要自行制作带齿环形导轨输送线，需要使用V型一体式齿条导轨时，汇思德V型一体式齿条导轨该如何选型呢？

V型一体式齿条导轨尺寸延续V型导轨的常用尺寸选型，分轻载、中载和重载三种类型规格，V型齿条导轨轨道截面宽度有：25 mm、44 mm、76 mm；

V型齿条导轨截面宽度不一样，负载能力不一样，直轨部分选型时主要考虑应用时是否满足负载的需求，即：

1、轻载采用25mm截面导轨，负载30kg以内；

2、中载采用44mm截面导轨，负载100kg以内；

3、重载采用76mm截面导轨，负载300kg以内；

V型一体式齿条导轨直轨部分长度根据实际需求，拼接适合长度即可。

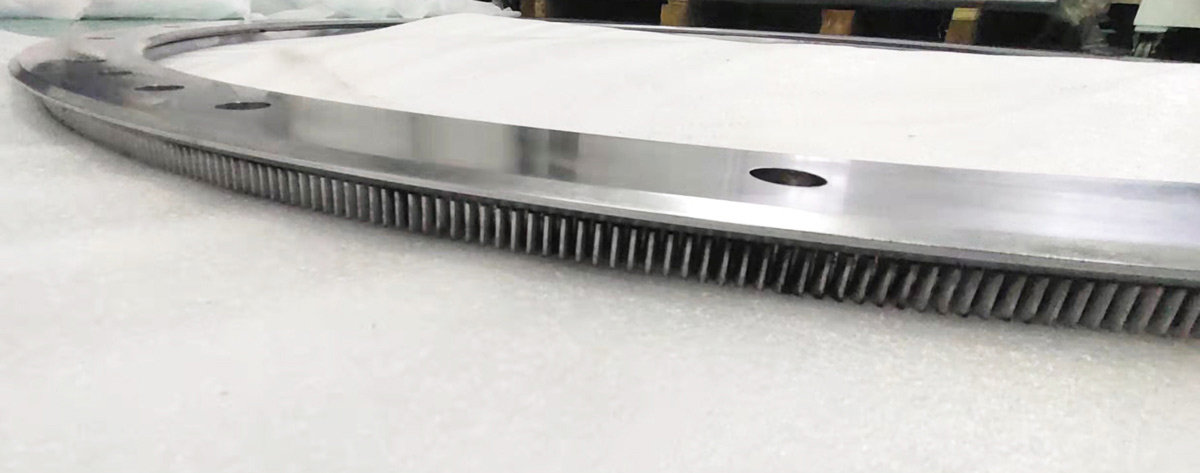

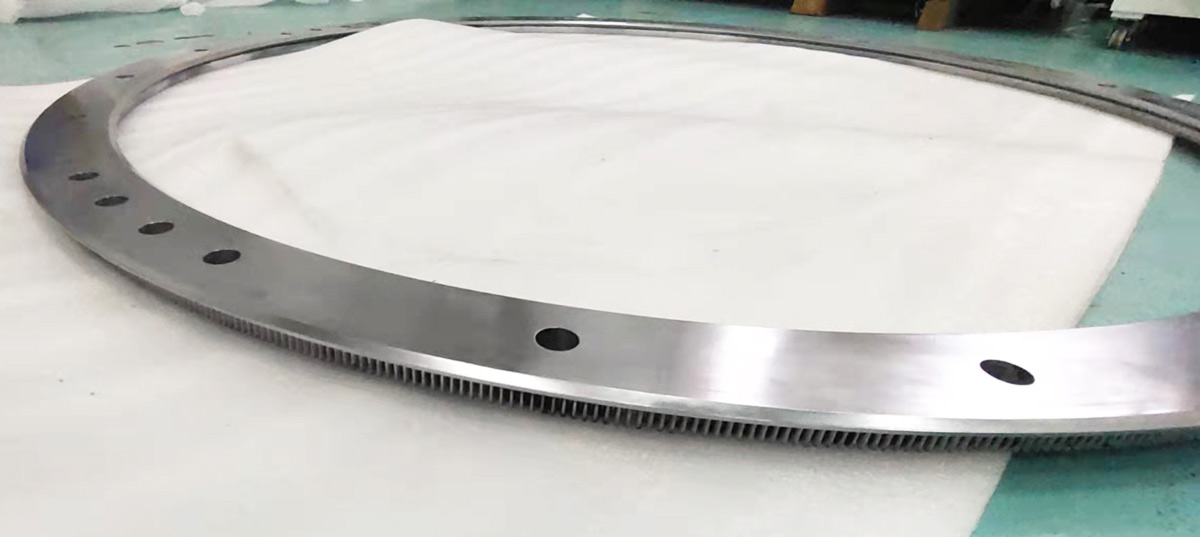

V型一体式齿条导轨圆弧部分的直径尺寸有：

A、轻载25mm圆弧导轨可选常规直径有：Φ200/Φ255/Φ300/Φ351/Φ400/Φ468/Φ500/Φ600，其它尺寸接受非标定制；

B、中载44mm圆弧导轨可选常规直径有：Φ468/Φ612/Φ800，其它尺寸接受非标定制；

C、重载76mm圆弧导轨可选常规直径有：Φ800/Φ1000/Φ1276，，其它尺寸接受非标定制；

V型一体式齿条导轨的单工位负载，跟滑座小车的滚轮负载、齿轮负载能力有关，运行速度增加、转弯半径小，极限负载降低。

如常规25mm截面的V型一体式齿条导轨，运行时单工位负载25kg，速度提升时，惯性增大、过弯加速度及离心力增加，保障环形导轨输送线稳定的正常负载能力下降，可能只有10kg、5kg，当超出正常负载范围时，便会影响V型齿条导轨输送线的使用寿命，损坏滚轮、齿轮等零部件。

V型一体式齿条导轨选型时需要考虑实际应用状况。

首先，评估形状及整体尺寸需求，整圆、椭圆或者矩形等，根据空间尺寸选择圆弧部分齿条导轨直径尺寸及直线部分导轨的长度需求。

其次，根据负载大小，速度快慢，圆弧直径部分尺寸大小等，对照上面参数信息，选择负载匹配的齿条导轨尺寸。

按以上步骤，V型一体式齿条导轨的尺寸选型就这样轻松搞定。

整个V型一体式齿条导轨输送线选型时，速度和负载参数又是最重要的，直接影响着电机选型、传动方式的选择及环形导轨的应用方案等，更多的时候还是需要由汇思德技术工程师评估选型的。
