项目整体说明

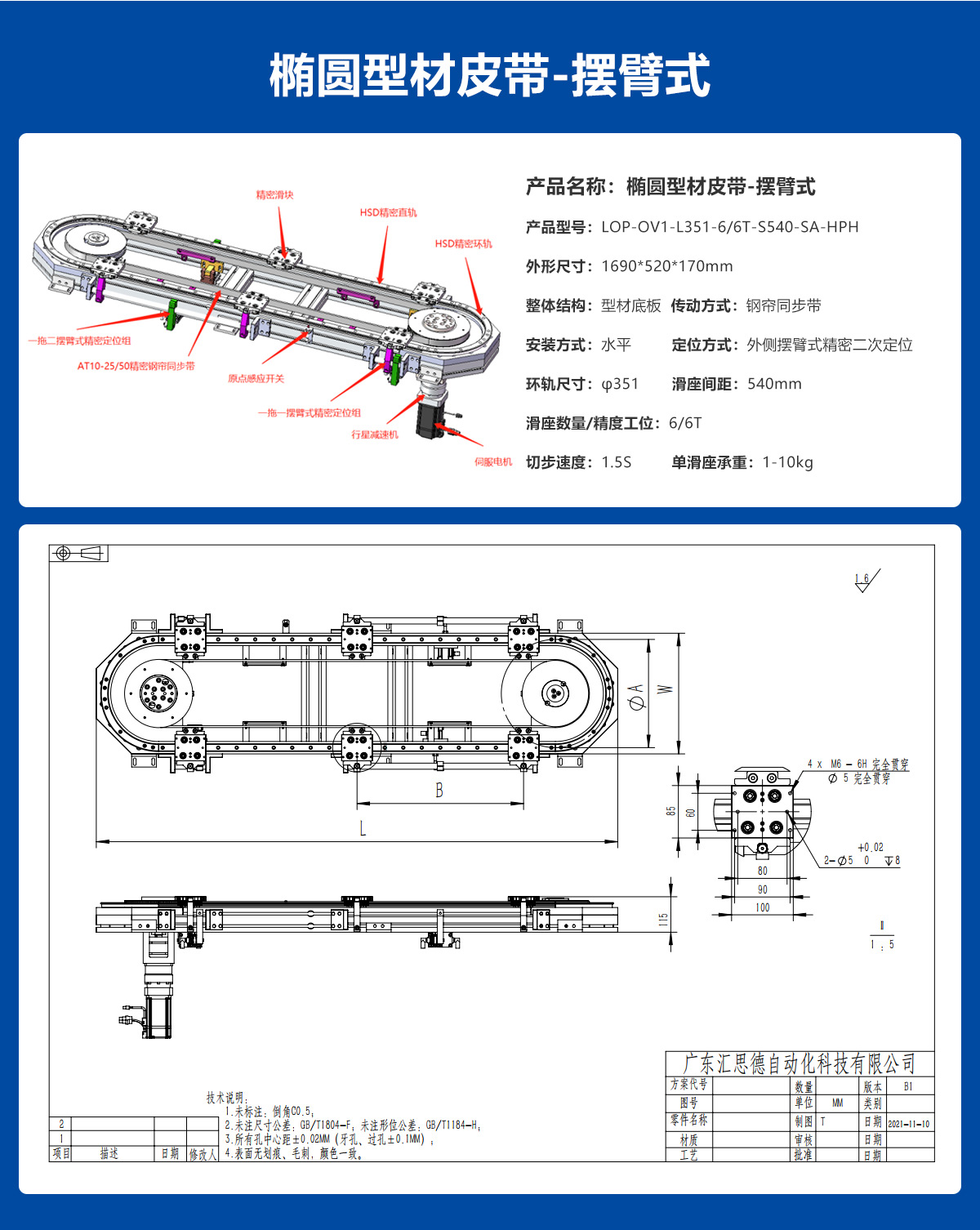

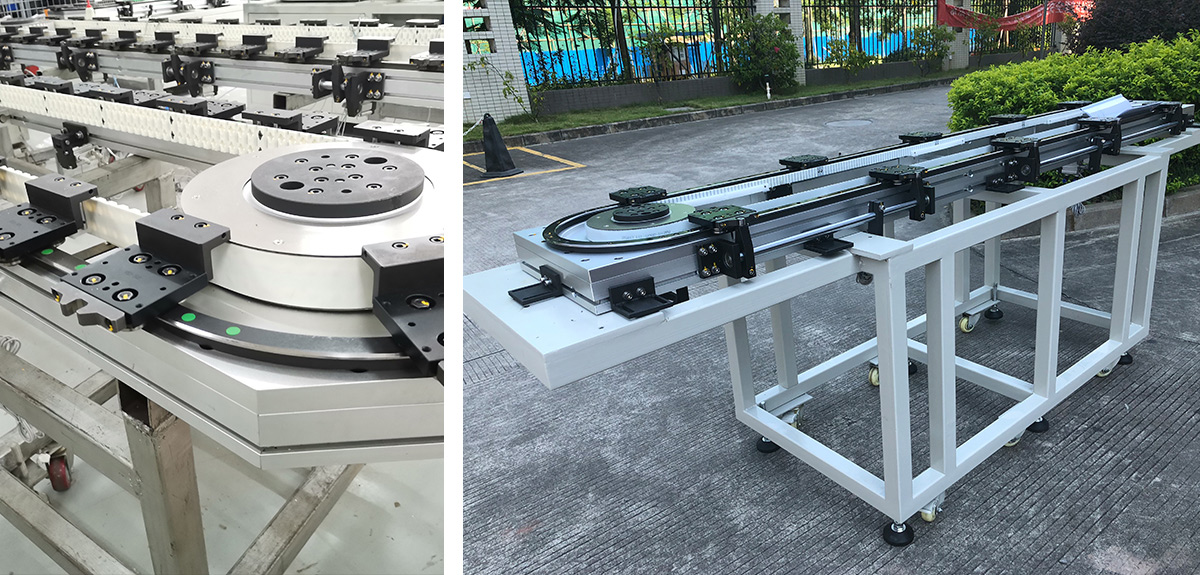

椭圆皮带-型材摆臂项目线体，本项目采用HSD自研自产的V型轨道及配套GMP系列产品，项目精度高，运行速度快，噪音低；项目采用型材和底板作为安装基准，线体总长度可以10米以上，在连接块的作用下，安装便捷快速，周边配套机构方便安装延伸。汇思德采用的同步皮带为AT10钢帘皮带，带宽有25mm、50mm，其中线体超过8米时，建议使用50mm宽的同步皮带，载重较大时，还需选用加厚型的同步皮带，目前有仿形齿连接方式和皮带扣连接方式，钢帘皮带抗拉能力强，不易扯断，同步性好，精度高。可在直线任意工位和环轨位置设计二次定位机构，使项目线体的重复定位精度小于±0.05mm，此项目二次定位机构为气缸摆臂式定位机构，可选用在线体的内侧或者外侧进行安装。项目采用伺服电机，斜齿行星减速机，控制便利，扭力输出稳定可靠。此线体适用于工位较多，工艺复杂的项目当中。

主要特点：

a、 装调精准，整机轻便；

b、 分段运输，快速安装；

c、 安静、高速、高精度；

d、 钢帘皮带的应用，克服了此前皮带容易断裂受伤的缺点；

e、 气缸摆臂式定位，确保滑座重复定位精度的有效性；

f、 气缸摆臂式定位，安装方便，效率高，后续精密工位可调整，可增减；

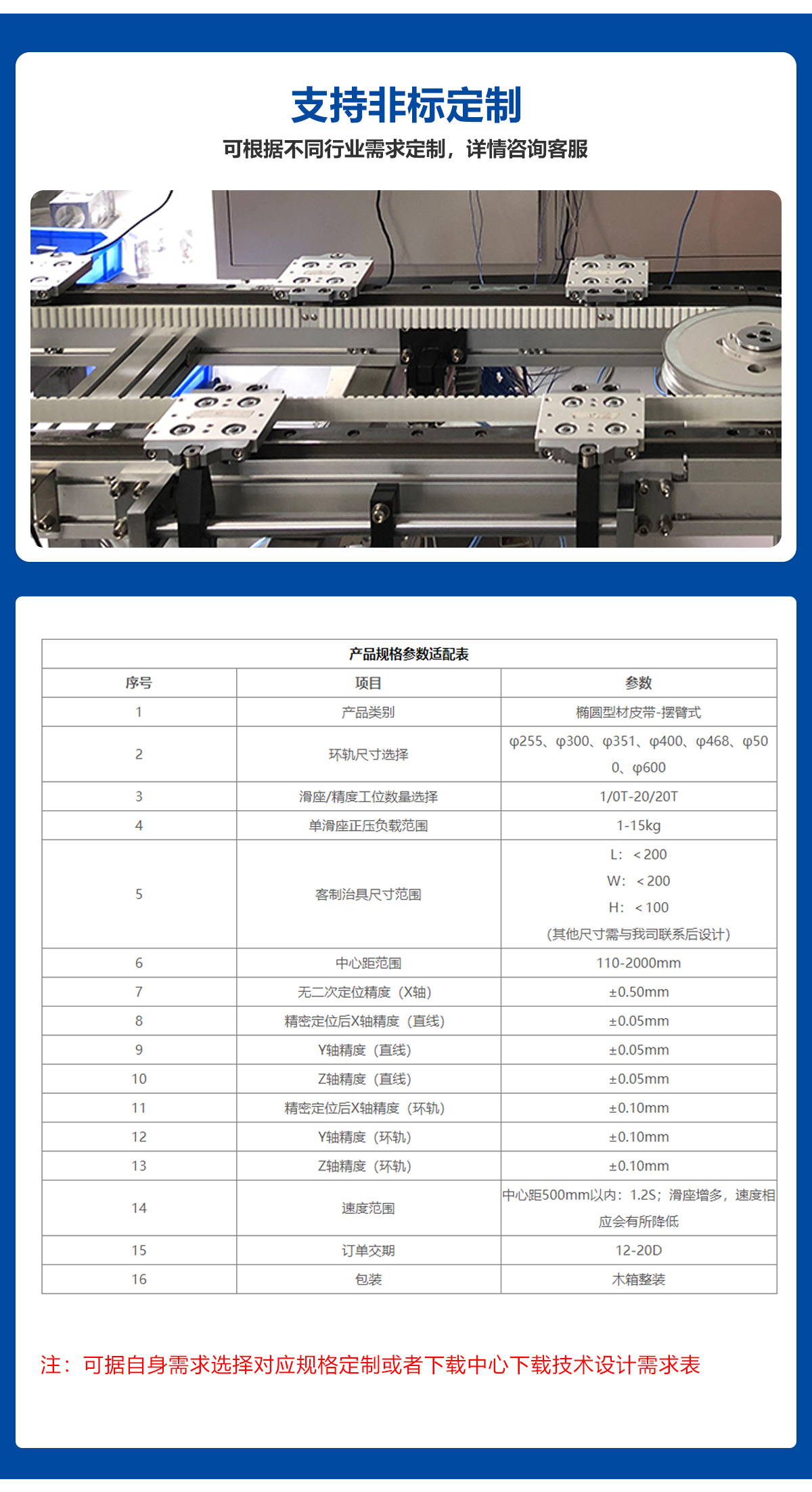

g、 环轨适用（φA）：φ255、φ300、φ351、φ400、φ468、φ500、φ600。
