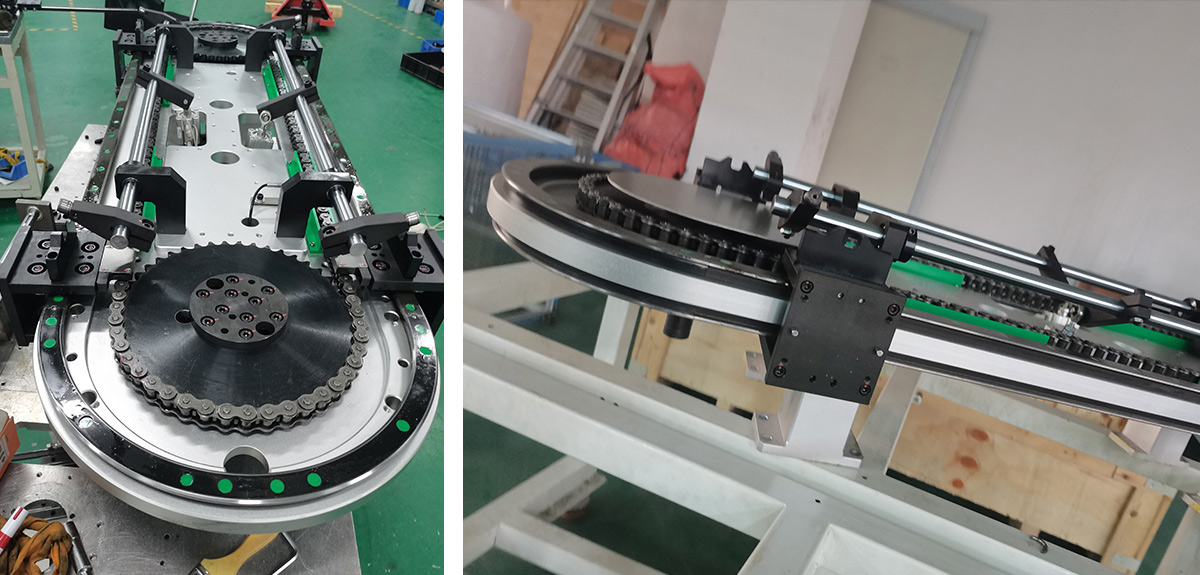

项目整体说明

椭圆皮带-底板摆臂项目线体，本项目采用HSD自研自产的V型轨道及配套GMP系列产品，项目精度高，运行速度快，噪音低；项目采用底板作为安装基准，线体总长度小于2.5米时，往往采用一块整板作为安装底板，超出2.5米后，会采用分板的模式进行拼接安装。汇思德采用的同步皮带为AT10钢帘皮带，带宽25mm，目前有仿形齿连接方式和皮带扣连接方式，钢帘皮带抗拉能力强，不易扯断，同步性好，精度高。可在任意工位设计二次定位机构，使项目线体的重复定位精度小于等于±0.05mm，此项目二次定位机构为气缸摆臂式定位机构，可选用在线体的内侧或者外侧进行安装。项目采用750W伺服电机，斜齿行星减速机，控制便利，扭力输出稳定可靠。此线体适用于承重较小，速度较快的项目当中。

主要特点：

a、 一致性高，底板安装为基准，精度保障，便于装调；

b、 整体运输，结实耐用；

c、 安静、高速；

d、 钢帘皮带的应用，克服了此前皮带容易断裂受伤的缺点；

e、 气缸摆臂式定位，确保滑座重复定位精度的有效性；

f、 环轨适用（φA）：φ255、φ300、φ351、φ400、φ468、φ500、φ600
