方形导轨循环输送线组成结构跟矩形结构类似，底座框架通常为方形。

方形导轨循环输送线结构

方形导轨是由四边长度一致的直线导轨和四角各一条90度的弧形曲线导轨组合而成的闭环导轨。传动系统上，采用链条或皮带传动方式方形导轨循环输送线的会由3个从动轮加1个主动轮组成。

方形导轨循环输送线主要由型材底座框架、闭环导轨、工位滑座、传动系统（链条/皮带/连杆加齿轮或齿盘）、动力系统、驱动控制系统、二次定位系统等组成。

方形导轨循环输送线按常规255mm直径的轨道最小尺寸常见应用为360mm*360mm左右，如需更小尺寸的方形导轨循环输送线，通常会建议使用圆形导轨循环线。

方形导轨循环输送线应用案例

应用案例一：

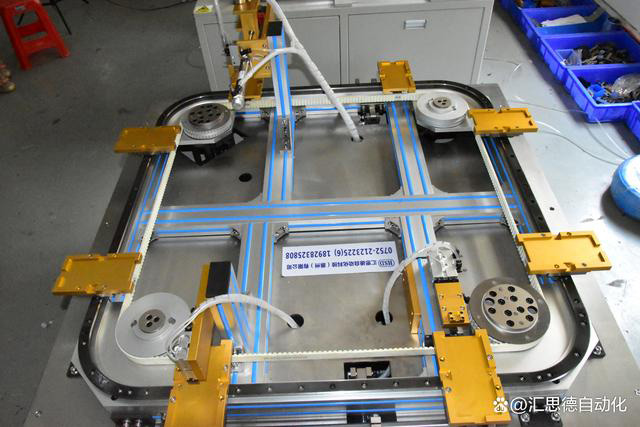

方形导轨循环输送线用于手机外壳自动打磨生产流水线，采用皮带传动，方形导轨，尺寸1米*1米，8工位，3定位工位，工位间距500mm，移动时间2.5秒，负重＜3 kg，定位精度±0.05mm，受垂直正压力。

应用案例二：

方形导轨循环输送线用于小型摄像头自动装配流水线，采用链条传动，方形导轨，底板尺寸1.1米*1.1米，12工位，3定位工位，工位间距255mm，负重＜5 kg，定位精度±0.05mm，受垂直正压力。

小型方形导轨循环输送线通常用于自动化精密设备或仪器的生产装配输送，或科研机构、实验室等高精技术精密研究设备中。#环形导轨#
